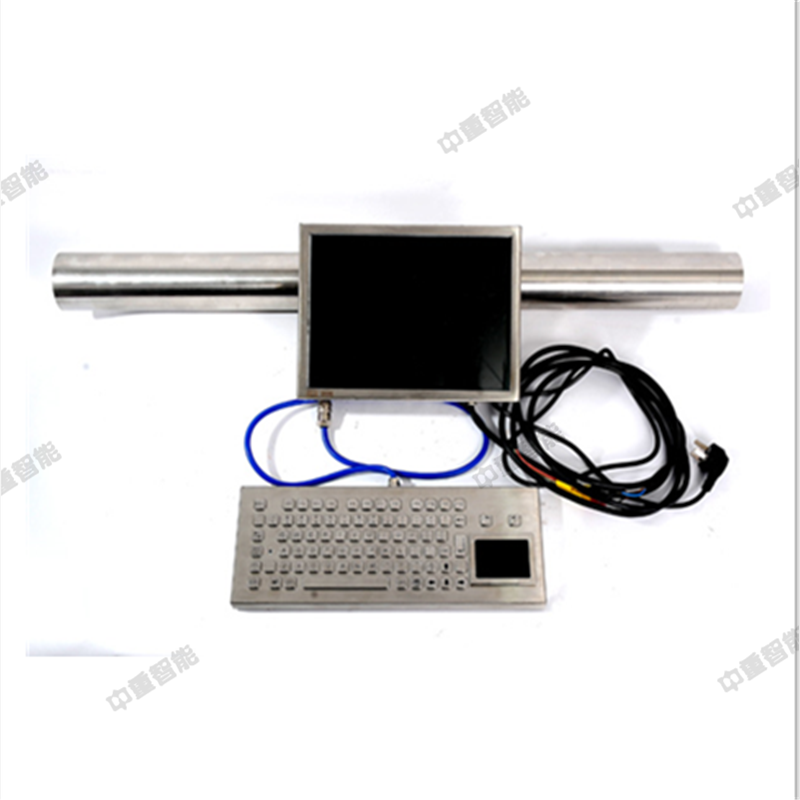

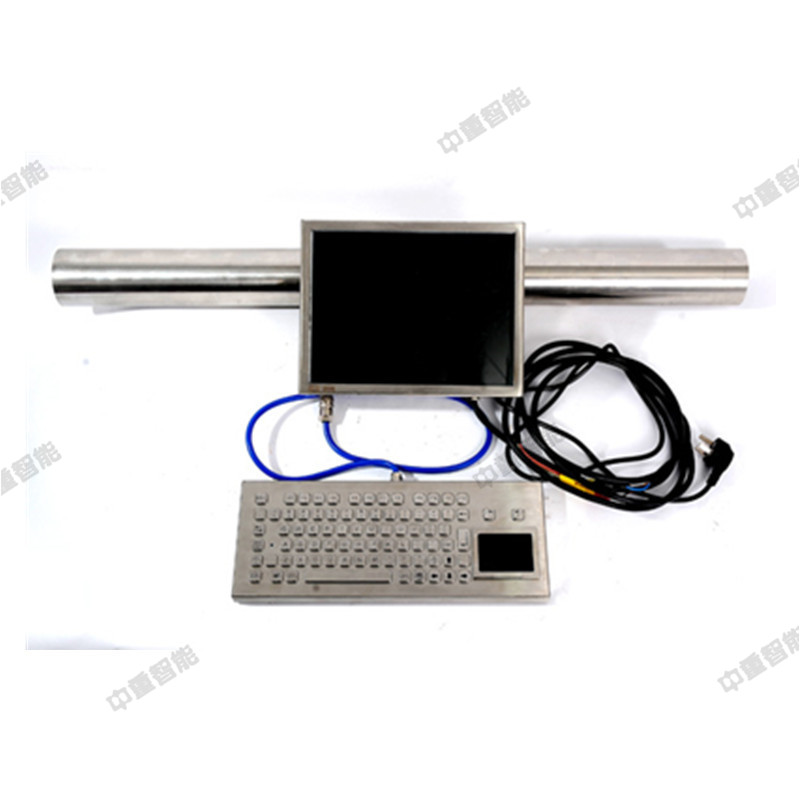

YZG127礦用隨鉆軌跡測量裝置

簡要說明
        YZG127礦用隨鉆軌跡測量裝置主要用于近水平定向鉆孔施工過程中的隨鉆監測，可隨鉆測量鉆孔傾角、方位、工具面等主要參數，同時實現孔口鉆孔參數、軌跡的即時孔口顯示，便于施鉆人員隨時了解鉆孔施工情況，并及時調整工具面方向和工藝參數，使鉆孔盡可能的按照設計的軌跡延伸。該裝置主要適用于煤礦井下瓦斯抽采鉆孔、探放水孔、超前勘探孔、底板注漿加固等鉆孔施工，同時可適用于地面勘探孔，煤層氣開采水平分支井等鉆孔施工。裝置結構緊湊，性能穩定，外形美觀大方，操作使用簡潔方便。

■ 技術參數

參數名稱       測量范圍                           絕對誤差
                   顯示器             12寸高分辨率彩色液晶顯示屏
                  人機交互             鍵盤
計算機              電源             外接127V交流供電
                  防爆形式             礦用澆封兼本安型，防爆標志為Exmd[ib] I Mb               工作溫度             0℃～40℃
鍵盤              防爆形式             礦用本質安全型防爆標志為Exib I Mb
                  工作溫度             0℃~40℃
存儲器            防爆形式             礦用本質安全型防爆標志為Exib I Mb
                  工作溫度             0℃~40℃
                   尺寸                 Ф42mm×718mm無磁黃銅
                  工作電壓             由計算機供電，工作電壓10～14V
                                        項目      測量范圍      允許誤差
                                        傾角     -90°~+90°        ±0.1°
探管              測量性能             方位角      0°~360°         ±1°
                                        工具面向角  0°~360°         ±1.5°
                  防爆型式             礦用本質安全型防爆標志為Exib I Mb
                  工作溫度             0℃～40℃
