手動扳道器

手動扳道器產品介紹：

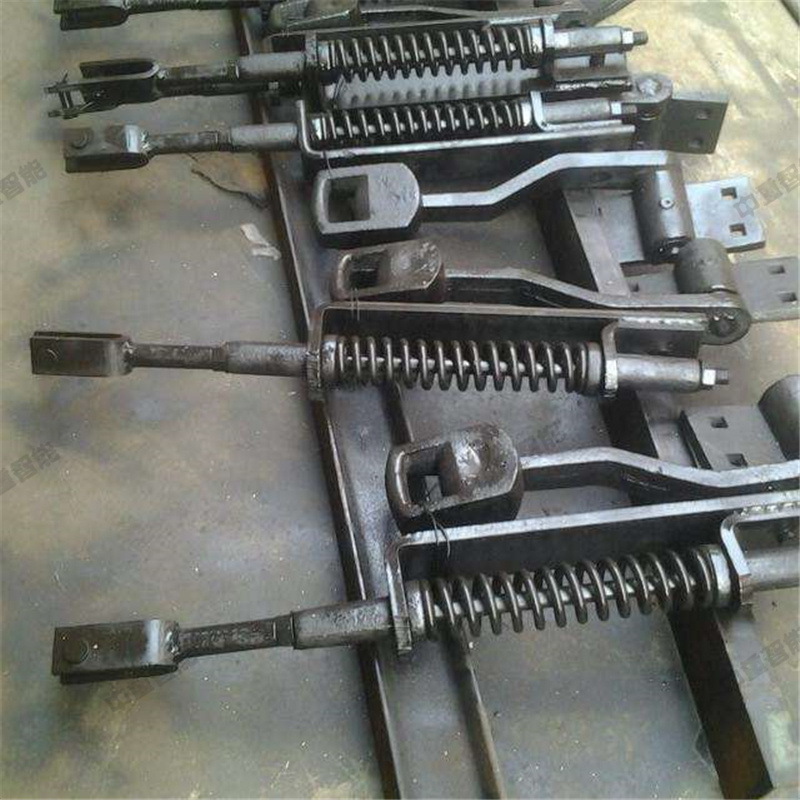

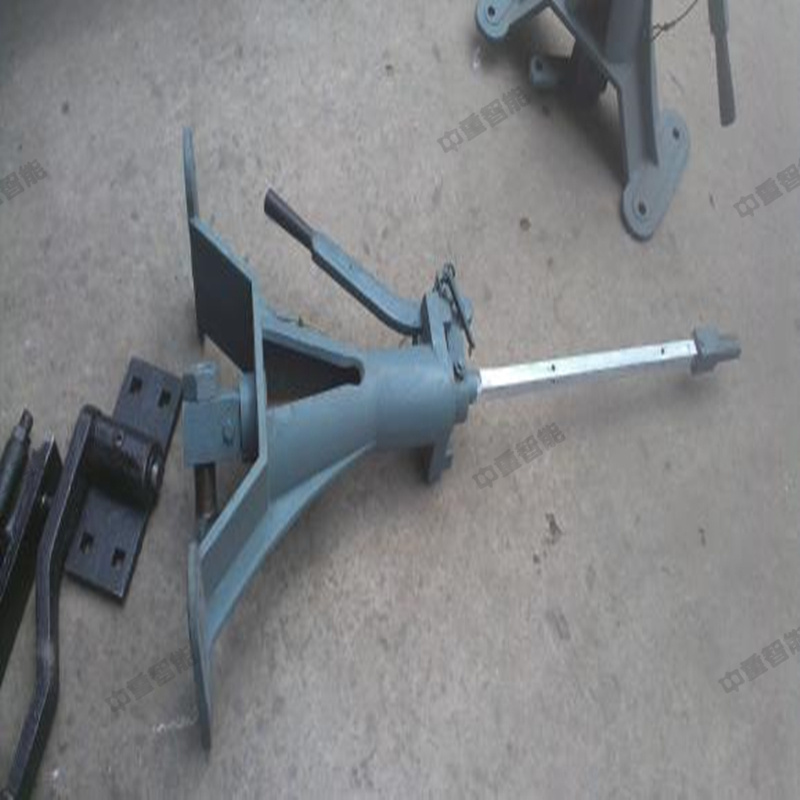

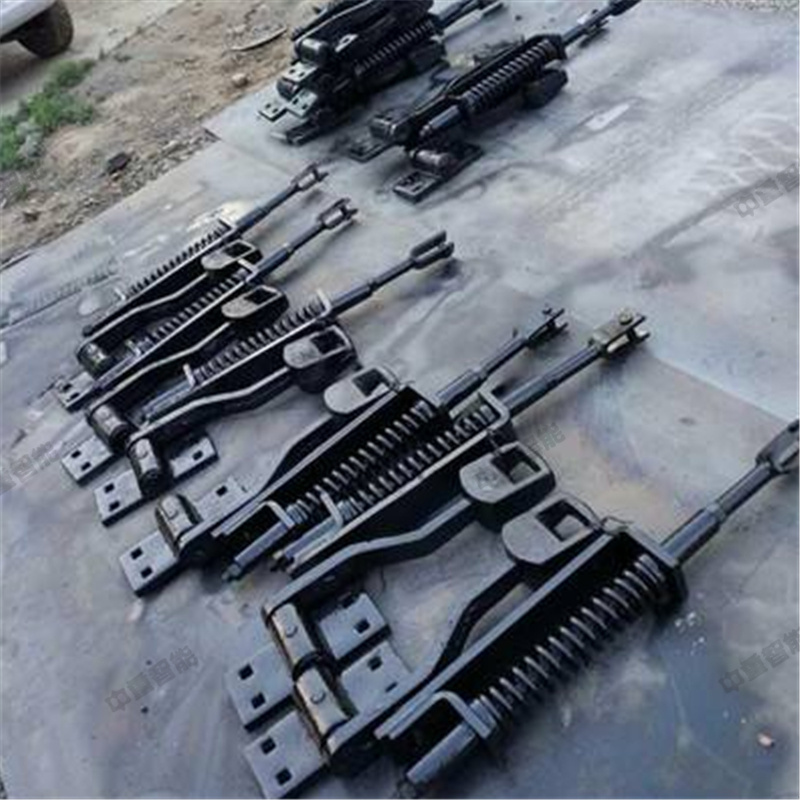

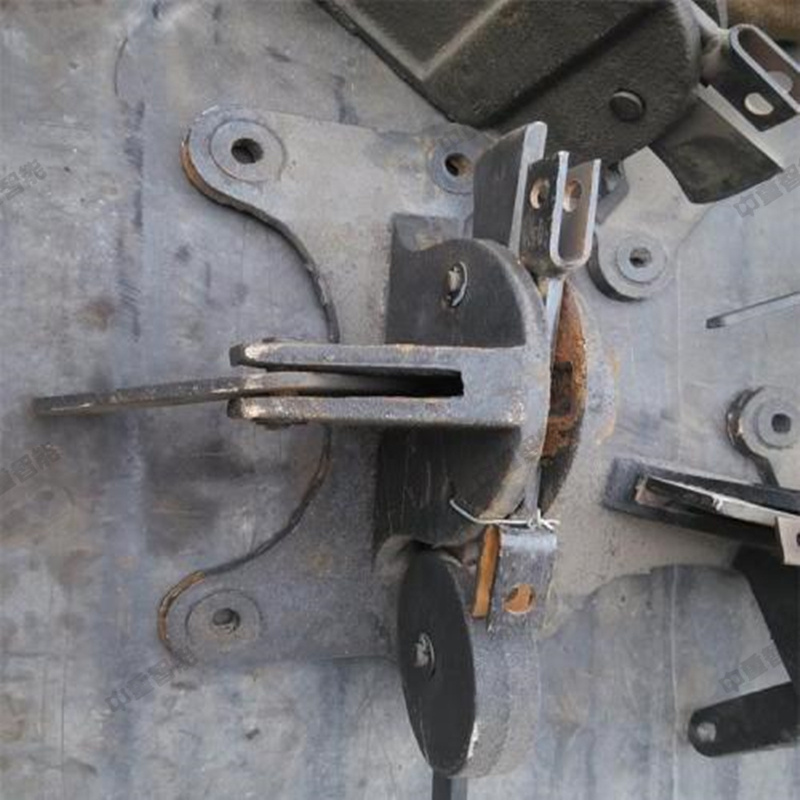

SL-120型彈簧扳道器（簡稱：扳道器）是一種手動轉換道岔的設備。它以彈簧的張力來實現道岔轉換到定反位，并將其保持在定反位的功能。適用于容易發生“擠岔故障”情況下的道岔，一旦擠岔不會損壞設備。它將可以鎖閉軸內穿入底座上的鎖閉孔內并加上鎖頭，使道岔鎖定在定反位狀態，以利于行車過岔安全。

手動扳道器產品特點：

1.手柄長度可伸縮290MM,當道岔轉換阻力不大時,可縮短手柄長度,反之,延長手柄長度。為減小手柄扳動行程,其手柄把能夠旋轉180度,便于人力操作。

2.上述伸縮與旋轉均由手柄套管上兩個彈簧銷的提起,調整后再落入來實現。

3.為克服扳動阻力,手柄頭內設計為球心滑塊結構,其結構扳動靈活。

4.直角拐旋轉中心主軸上,裝有滾動軸承,提高了產品的使用壽命和精度。

5.凡旋轉軸孔之間,均裝有具有自潤滑性能材料的襯套。

6.拉桿與道岔之間的連接,采用了微調器,安裝后在使用過程中,使其不用拆除連接銷,即可對道岔開口及密貼狀況進行調整。

手動扳道器維護保養：

1.使用中應保證各部緊固件齊全，螺栓緊固，開口銷臂開規定角度以防脫落。

2.各連接銷于孔的磨損曠量應不大于1mm，曠量山東中煤過大時應及時更換連接銷。

3.應保證道岔轉換過程中，各部動作平穩，旋轉靈活，無卡阻現象。

4.各銷軸與孔間，手柄頭與滑塊面間應定期涂油，保持潤滑良好。 手動扳道器注意事項： 拉桿最大直線位移量209mm 安裝處兩枕木中心距650mm，拉桿與岔尖處枕木兩中心線距離為350mm 安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250mm。

手動扳道器產品參數：

1.適用道岔開口≤120mm

2.適用道岔轉換阻力≤1960N（200KG）

3.拉桿最大直線位移量209mm

4.安裝處兩枕木中心距650mm，拉桿與岔尖處枕木兩中心線距離為350mm

5.安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250mm。
